| PROFILATI ESTRUSI LEGA | 6060 (UNI 9006/1) |
| TOLLERANZE DIMENSIONALI E SPESSORI | UNI EN 12020-02 |
| TAGLIO TERMICO | realizzato con astine continue di poliammide rinforzata con fibra di vetro |
| TIPO DI TENUTA ARIA ACQUA VENTO | spazzolini di strisciamento e guarnizioni |
| ASSEMBLAGGIO ANTA | telaio e anta/zoccolo a 90° |
| CAMERA PER VETRO | 39-43 mm variabile secondo le guarnizioni usate |
| APPLICAZIONI VETRO | vetro infilare |

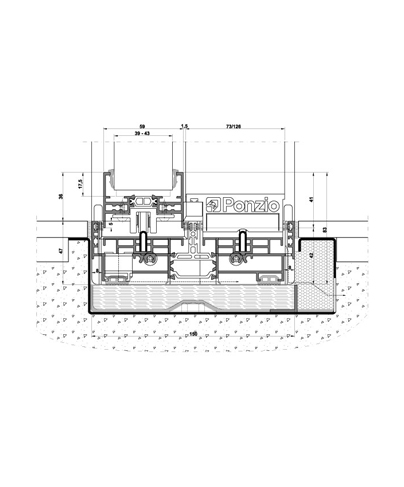

| DIMENSIONE BASE DEL SISTEMA |
Telaio 2 binari: sezione 160 mm - Telaio 3 binari: sezione 247 mm Anta/zoccolo: sezione 67 mm - Accavallamento telaio/anta (aperto): 7,5 mm Accavallamento telaio/anta (chiuso): 1,5 mm - Fuga sul nodo centrale (4 e 6 ante): 5 mm Aletta di battuta vetro: 17,5 mm - Aletta battuta a muro: 19 mm |
| IMPIEGO | il sistema permette la realizzazione di alza-ante scorrevoli (e in linea) a due o più ante |
| TRASMITTANZA TERMICA | Uw = 1,80 W/m2K con vetro Ug = 1,0 (intercalare caldo) |
| TRASMITTANZA TERMICA | Uw = 1,70 W/m2K con vetro Ug = 1,0 (intercalare caldo) |
| PERMEABILITÀ ALL’ARIA | CLASSE 4 |
| TENUTA ALL’ACQUA | E1350 |
| RESISTENZA AL CARICO DEL VENTO | C4 |
| ISOLAMENTO ACUSTICO | 42 dB |
